建筑机电抗震-MEP管道抗震(刚性抗震)


SEISMIC SOLUTIONS FOR MEP PIPING SYSTEM
建筑机电抗震-MEP管道抗震

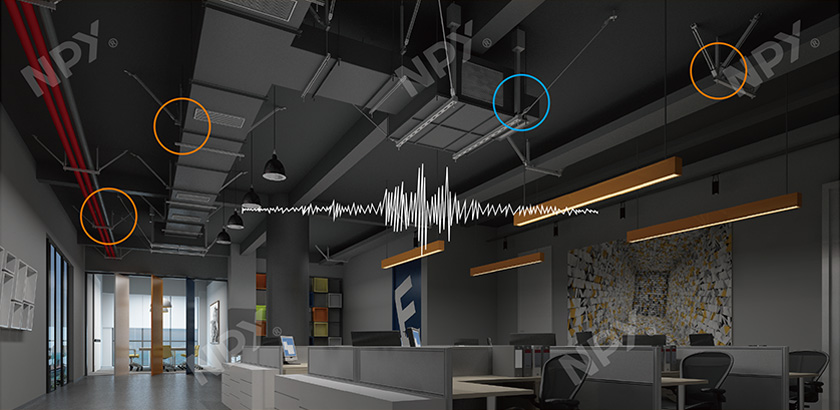

通过对管道进行有效的深化设计,保证管道在受到地震作用时能牢固的固定在结构物上,避免管道因地震作用产生断裂、碰撞、掉落等相应的损害。
刚性抗震解决方案

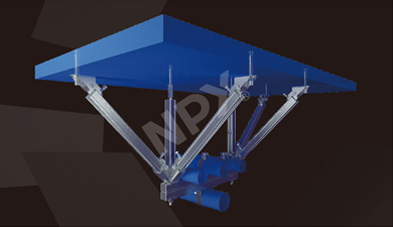

管道抗震
(适用于给排水、消防管道)

管道抗震
(适用于给排水、消防管道)

管道抗震
(适用于给排水、消防管道)

管道抗震
(适用于给排水、消防管道)

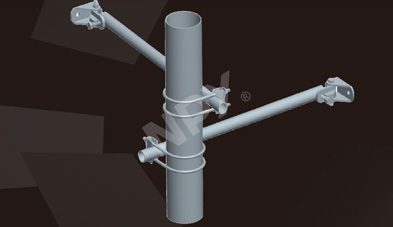

立管抗震解决方案

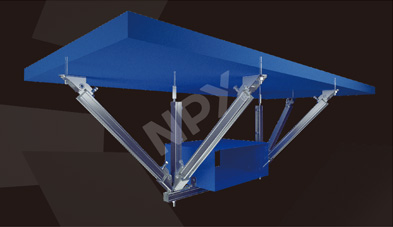

电缆桥架 电缆桥架

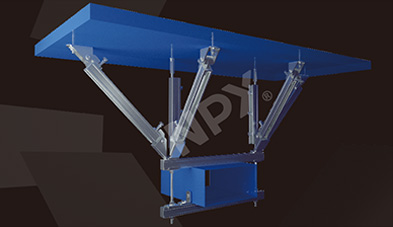

电缆桥架抗震支架俯视图
(预埋槽图)
电缆桥架抗震支架俯视图
(预埋槽图)
大型管道抗震解决方案

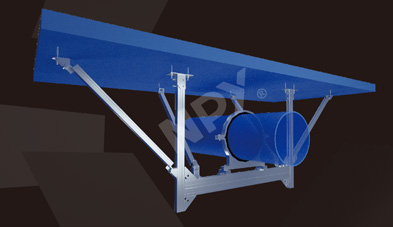

吊式大型管道抗震
(适用于DN300~DN600管道)

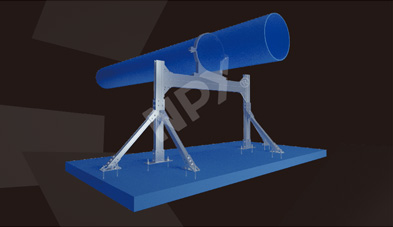

立式大型管道抗震
(适用于DN300~DN600管道)

1.采用双侧双纵抗震,抗震性能更加稳定;
2.适用于DN300~DN600管道进行抗震;
3.材料选用Q235B,具有一定的伸长率、强度和良好的韧性;
4.抗震连接件表面处理采用达克罗,加强材料防腐性能。

对于一些大型管道,可采用地面固定。横担和斜撑均可根据水管的外径和重量,对产品进行选型,抗震连接。管道管夹固定在横向槽钢上,防止其滑动。

大型热力管道抗震解决方案

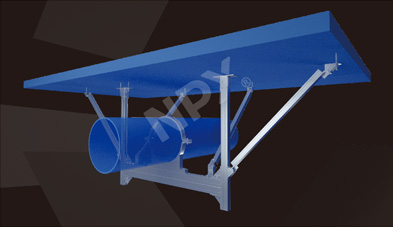

大型热力管道抗震
(适用于DN300~DN600热力管道进行抗震)

热膨胀伸长量:
ΔL=α(t1-t2)L=△L=12×10^(-6) (350+5)8=34mm

1.采用双侧双纵抗震,抗震性能更稳定;
2.适用于DN300~DN600管道进行抗震;
3.材料选用Q235B,具有一定的伸长率、强度和良好的韧性;
4.抗震连接件表面处理采用达克罗,加强材料防腐性能;
5.选取保温材料,滑动支座,不影响管道自身性能。
